概述
Vision Engineering推出全新測量系統。 TVM20 和 TVM35 標志著車間環境下的快捷靈活測量進入了新時代。 先進的光學設計與簡單而強大的軟件相輔相成，讓這款測量系統能夠勝任對各種任意形狀零部件的測量。為使用者帶來更多便利：
TVM 無需定位零件——只需將零件放入視場內，然后運行程序即可。
數秒內可完成數百次測量（視場內）。 TVM 十分適合需要以最快、最簡單方式對零部件進行精確測量的用戶。
突出優勢
● 數秒內完成對整個部件的測量
● 可作為簡單的輪廓投影儀或完整的視頻測量系統使用
● 可測量任意形狀的部件，包括扁平、方形或圓柱形
● 測量過程中無需定位樣品，無需調焦
● 大幅度縮短測量用時
● 簡便易用——消除操作人員造成的差異
● “合格”或“不合格”的簡單結果，支持各種幾何公差
● 緊湊設計節省空間
● 模塊化軟件可進行升級以增強測量功能
即時測量
視場測量十分適合對尺寸35mm以內的小型零部件進行2D測量。 通過在視場內進行測量，可實現快速即時測量。 此外，由于無需定位、對焦樣品，不同操作人員之間的差異得以消除。調焦及定位樣品，不僅費時，還會受到不同操作人員的個人技術及習慣區別差異的影響。
詳細信息
測量對象
視場內可以“看到”的任意特征 TVM 十分適合測量小型扁平零部件的輪廓，例如機械加工或沖壓零件、墊圈、密封件、O 型圈、接頭、分段擠壓材料、低密度電路板和柔性電路，以及包括瓶蓋、醫用管件、小型醫療器械、外罩、注射器在內的多種薄型零件。

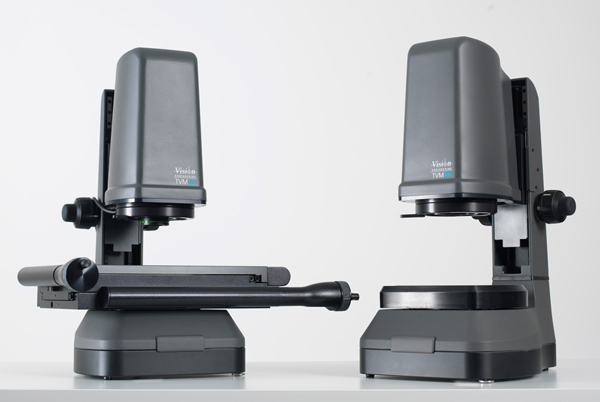

固定平臺視場測量系統能夠即時對小型部件進行精確測量，而加裝手動控制平臺之后，可測量的部件尺寸上限增大至 200mm x 100mm。
遠心鏡頭視頻測量
TVM 系列采用平場遠心光學元件和照明系統，可在高清顯示器上生成清晰的被測部件圖像。 遠心鏡頭可提供整個視場內的純平圖像，沒有任何彎曲或失真，顯著提高了對復雜零件的視頻邊緣檢測能力。
除此之外，極大的景深也使得樣品無論存在怎樣的高度差異，都可以始終保持在焦距內，TVM 因此成為一種更快捷、更方便、更直觀易用的測量方式。
選裝移動平臺，亦可測量尺寸大于視場的部件。
TVM 系列配備著名的 M 系列測量軟件，具有豐富的特性以及簡單的數 據導入/導出和報告功能。
● 一鍵操作，即放即按即測量
● 最大限度減少所需培訓
● 視場內即時測量，消除操作人員引起的誤差
● 視場內測量
● 視頻圖像和零件視圖在大尺寸高清顯示器上清晰可見
● 公差報告和其它重要數據輸出
技術
系統詳細信息
| TVM20 | TVM35 | ||
|---|---|---|---|
|
測量范圍 (X,Y) |
FOV模式 |
18mm x 14mm（20 mm 對角線） |
28mm x 21mm（35 mm 對角線） |
|
|
裝配移動平臺 |
200mm x 100mm |
200mm x 100mm |
|
最大可測部件高度 |
裝配固定平臺 |
- |
100mm |
|
裝配移動平臺 |
68mm |
68mm |
|
|
移動平臺 |
Y |
選配 |
|
|
測量不確定度 |
FOV模式 |
3μm |
4μm |
|
裝配移動平臺 |
5+(9.54L/1000)μm |
7+(9.54L/1000)μm |
注意：當所測的單個或所有特征都位于視場之內時，部件尺寸可以大于實際視場范圍。
光學器件
全遠心鏡頭
攝像頭
500 萬像素 USB3.0 攝像頭
照明
● 可控制、可編程的 LED 表面照明
● 可控制、可編程的 LED 準直底部照明
尺寸
TVM20
● 配備移動平臺：515mm (w) x 480mm (d) x 605mm (h)
TVM35
● 配備固定平臺：275mm (w) x 375mm (d) x 605mm (h)
● 配備移動平臺：515mm (w) x 480mm (d) x 605mm (h)
